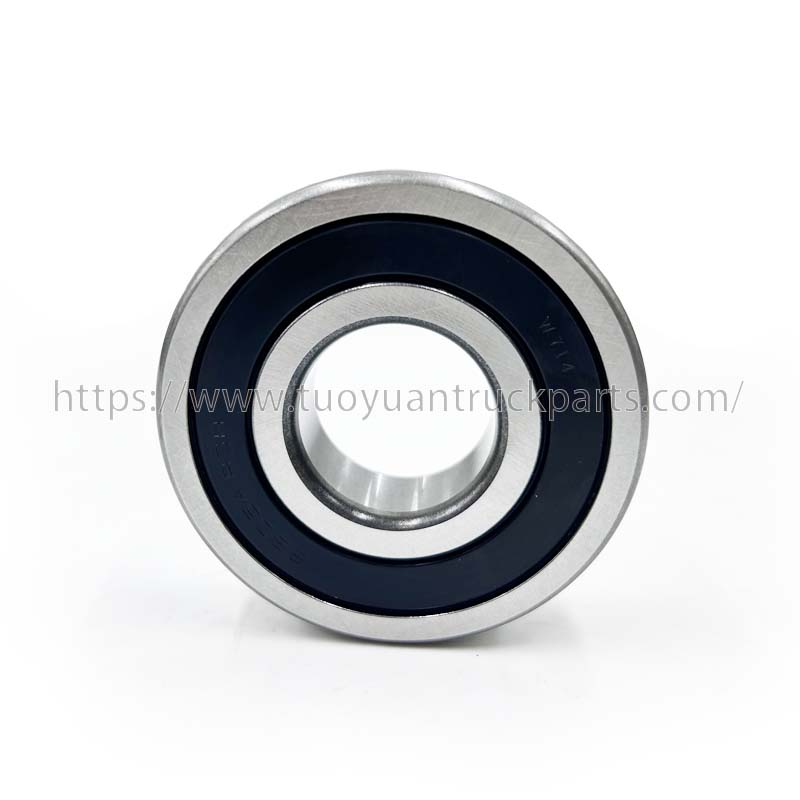

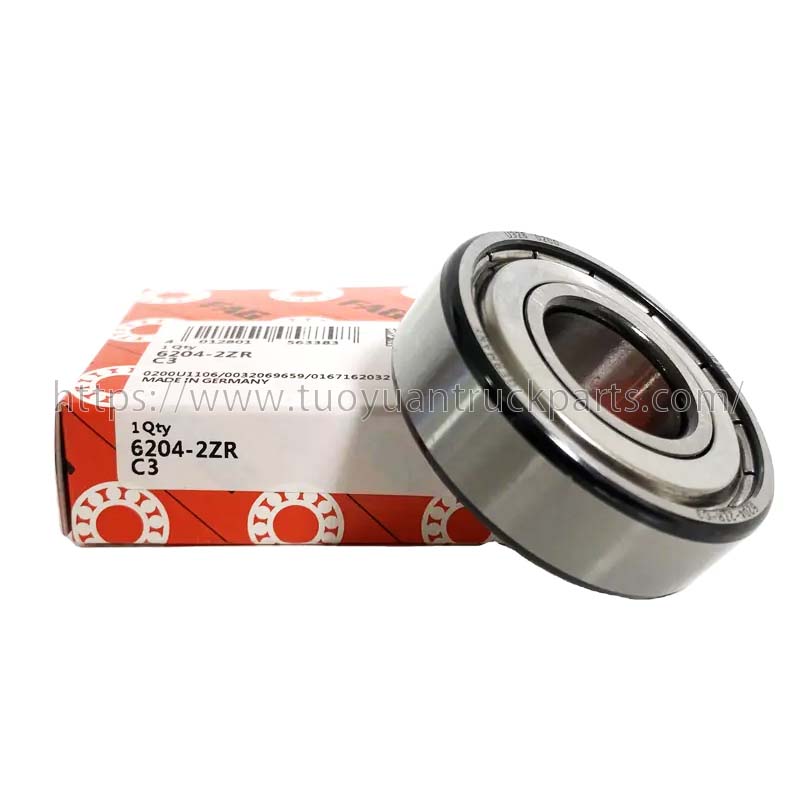

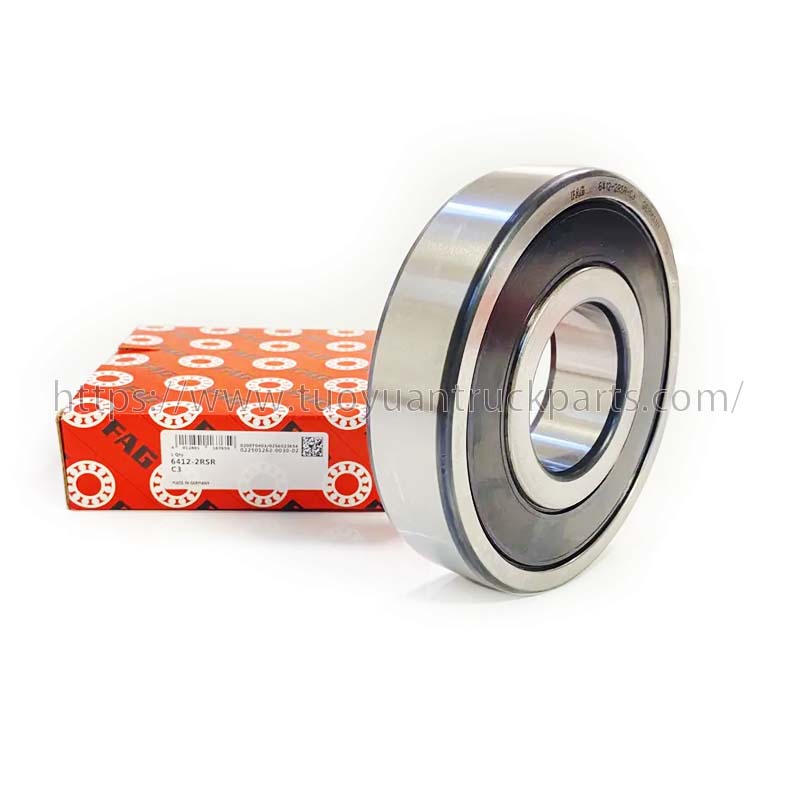

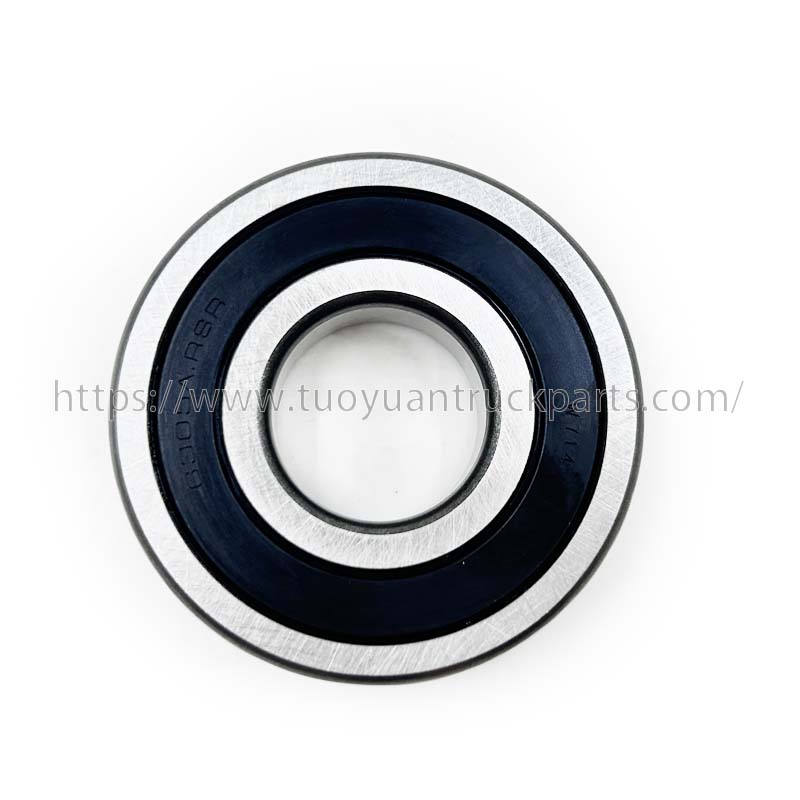

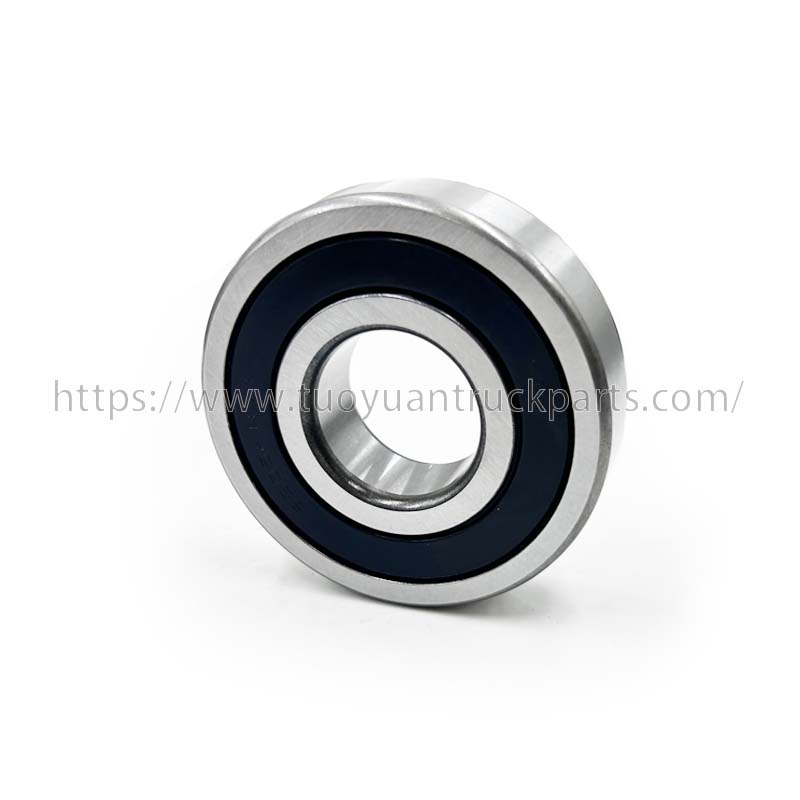

Rulment adânc cu bile FAG

Principiul de funcționare al rulmenților cu bile cu caneluri adânci FAG

Rulmenții adânci cu bile suportă în principal sarcini radiale, dar pot suporta atât sarcini radiale, cât și sarcini axiale. Când este supus doar la sarcini radiale, unghiul de contact este zero. Când rulmenții cu bile adânci au un joc radial mare, au performanța rulmenților cu contact unghiular și pot rezista la sarcini axiale mari. Coeficientul de frecare al rulmenților cu bile adânci este foarte mic, iar viteza limită este, de asemenea, foarte mare. Rulmenți adânci cu bile Există două tipuri de rulmenți: un rând și dublu rând. Tipul de rulment profund cu bile cu un singur rând este codificat 6, iar tipul de rulment cu bile cu două rânduri este codificat 4.

FAG Rulment adânc cu bile tip rulment

1. Rulmenți adânci cu bile cu un singur rând

2. Rulmenți adânci cu bile cu un singur rând cu capac de praf

3. Rulmenți adânci cu bile cu un singur rând cu capac de praf și inel de etanșare

4. Rulmenți adânci cu bile cu un singur rând cu caneluri de oprire și inele de oprire pe inelul exterior

5. Rulmenți adânci cu bile cu goluri de instalare cu bile

6. Rulmenți adânci cu bile cu două rânduri

Caracteristicile rulmentului cu bile cu canelura adâncă FAG

Rulmenții adânci cu bile sunt cei mai reprezentativi rulmenți cu rulare și sunt utilizați pe scară largă. Este potrivit pentru operare de mare viteză sau chiar extrem de mare, este foarte durabil și nu necesită întreținere frecventă. Acest tip de rulment are un coeficient de frecare mic, viteză limită mare, structură simplă și este ușor de obținut o precizie ridicată de fabricație. Gama de dimensiuni și forma variază și sunt utilizate în instrumente de precizie, motoare cu zgomot redus, automobile, motociclete și industriile de mașini generale. Sunt cel mai utilizat tip de rulmenți în industria mașinilor. Suportă în principal sarcină radială și poate suporta și o anumită sarcină axială.

Când este selectat un joc radial mai mare, capacitatea portantă axială crește, iar unghiul de contact este zero atunci când este supus unei forțe radiale pur. Când asupra ei acţionează o forţă axială, unghiul de contact este mai mare decât zero. În general, se folosesc cuști ondulate ștanțate, cuști solide prelucrate și uneori cuști din nailon.

După ce rulmentul cu bile adânci FAG este instalat pe arbore, acesta poate limita deplasarea axială a arborelui sau a carcasei în ambele direcții în intervalul de joc axial al rulmentului, astfel încât să poată fi poziționat axial în ambele direcții. În plus, acest tip de rulment are și un anumit grad de capacitate de aliniere. Când este înclinat 2′ până la 10′ față de orificiul carcasei, poate funcționa în continuare normal, dar va avea un anumit impact asupra duratei de viață a rulmentului. Cuștile pentru rulmenți cu bile adânci sunt în mare parte cuști ondulate ștanțate cu plăci de oțel, iar rulmenții mari folosesc în mare parte cuști solide din metal prelucrate.

Rulmenții adânci cu bile sunt cei mai des utilizați rulmenți. Structura sa este simplă și ușor de utilizat. Este folosit în principal pentru a suporta sarcini radiale, dar când jocul radial al rulmentului este crescut, are anumite performanțe ale rulmenților cu bile cu contact unghiular și poate suporta sarcini radiale și axiale combinate. Când viteza de rotație este mare și nu este potrivit să se utilizeze rulmenți axiali cu bile, poate fi folosit și pentru a suporta sarcina axială pură. În comparație cu alte tipuri de rulmenți cu aceleași specificații și dimensiuni ca rulmenții adânci cu bile, acest tip de rulmenți are un coeficient de frecare mic și o viteză limită mare. Dar nu este rezistent la impact și nu este potrivit pentru a suporta sarcini grele.

După ce rulmentul cu bile adânci FAG este instalat pe arbore, acesta poate limita deplasarea axială a arborelui sau a carcasei în ambele direcții în intervalul de joc axial al rulmentului, astfel încât să poată fi poziționat axial în ambele direcții. În plus, acest tip de rulment are și un anumit grad de capacitate de aliniere. Când este înclinat 2′ până la 10′ față de orificiul carcasei, poate funcționa în continuare normal, dar va avea un anumit impact asupra duratei de viață a rulmentului. Cuștile pentru rulmenți cu bile adânci sunt în mare parte cuști ondulate ștanțate cu plăci de oțel, iar rulmenții mari folosesc în mare parte cuști solide din metal prelucrate.
